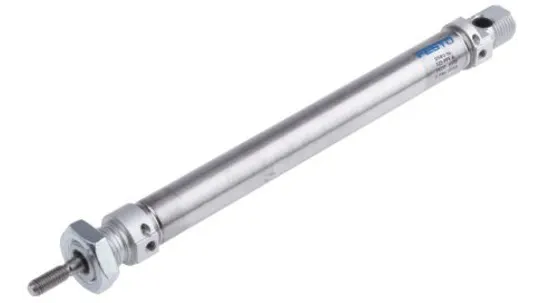

Vérin normalisé DSNU 16/150 – DSNU-16-150-PPV-A
Vérin normalisé DSNU 16/150
Course : 150 mm
Ø du piston : 16 mm
Filetage de la tige de piston : M6
Amortissement : Amortissement pneumatique, réglable des deux côtés
Position de montage : Indifférente
Conforme à la norme : CETOP RP 52 P, ISO 6432
Extrémité de la tige de piston : Filetage
Structure de construction : Piston, Tige de piston, Tube de vérin
Détection de position : Pour capteur de proximité
Symbole : 00991235
Variantes : Tige de piston simple
Pression de service : 0.1 MPa … 1 MPa
Pression de service : 1 bar … 10 bar
Mode de fonctionnement : à double effet
Fluide de service : Air comprimé selon ISO 8573-1:2010 [7:4:4]
Remarque sur le fluide d’exploitation/commande : Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Classe de protection anticorrosion CRC : 2 – Effets de corrosion moyens
Conformité PWIS : VDMA24364-B1/B2-L
Classe de salle blanche : Classe 6 selon ISO 14644-1
Température ambiante : -20 °C … 80 °C
Energie d’impact aux fins de course : 0.15 J
Longueur d’amortissement : 12 mm
Force théorique sous 6 bar, recul : 103.7 N
Force théorique à 6 bar, avance : 120.6 N
Masse déplacée à 0 mm de course : 23 g
Poids additionnel de la masse déplacée par 10 mm de course : 2 g
Poids de base à 0 mm de course : 89.9 g
Poids additionnel par 10 mm de course : 4.6 g
Mode de fixation : Avec accessoires
Raccord pneumatique : M5
Note sur le matériau : Conforme à RoHS
Matériau du couvercle : Alliage d’aluminium corroyé , Anodisé incolore
Matériau joints d’étanchéité : NBR, TPE-U (PU)
Matériau tige de piston : Acier inoxydable fortement allié
Matériau du tube de vérin : Acier inoxydable fortement allié
Fabricant : Festo
Référence : DSNU-16-150-PPV-A
Délai de livraison si hors stock : 1 à 10 jours
78,51 € HT
Disponibilité : 1 en stock
